Vanne papillon

La vanne papillon ouvre ou ferme le passage par un disque, le papillon, qui pivote d'un quart de tour. Plus légère que les autres types de vannes, elle est employée sur les grands diamètres ; la fiche ECON 5820 cite les salles des machines, les circuits de ballast et les vannes de bordé.

Lire la suite

Trois montages existent :

  • wafer (à oreilles de centrage), serrée entre deux brides ;

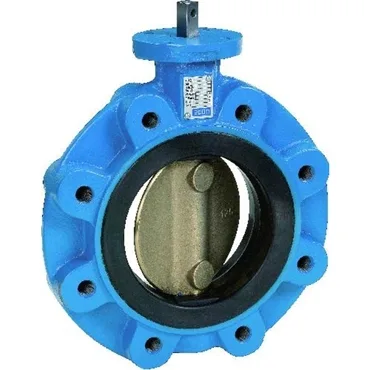

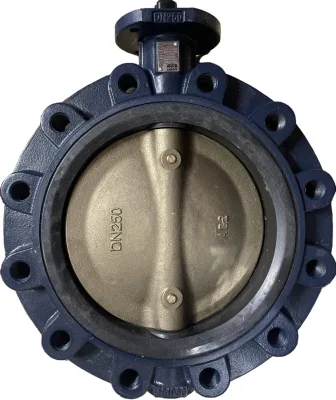

  • lug (à oreilles taraudées), boulonnée sur chaque bride ; la fiche ECON 5820 indique qu'elle peut servir de vanne de fin de ligne ;
  • à brides (doubles brides ou monobride).

Sur les vannes ECON de la gamme, le corps est en fonte ductile EN-JS1030 et le papillon en bronze-aluminium CC333G, matière que la fiche présente comme adaptée à l'eau de mer. La manchette fait l'étanchéité et fixe la plage de température : de -10 à +80 °C en NBR, jusqu'à +120 °C en EPDM d'après la fiche 5820. Commande par levier, par réducteur à volant, ou axe nu avec platine ISO 5211 pour monter un actionneur.

Les tailles vont du DN25 au DN1000, de PN6 à PN16, avec des modèles compatibles ANSI 150. Les fiches indiquent selon les modèles l'homologation de type Lloyd's, les certificats 3.1 et 3.2 et Bureau Veritas.

Marques : RPM, Eriks et Medana & Visca.

37 produits

Vanne papillon lug

Voir les 16 produits « Vanne papillon lug »

Vanne papillon wafer

Voir les 16 produits « Vanne papillon wafer »

Vanne papillon à brides
